En todas las casas hay uno: el cajón donde las pilas AA y AAA ruedan sueltas, las nuevas mezcladas con las medio gastadas, y nunca aparece la que hace falta justo cuando el mando de la tele dice basta. El proyecto maker de esta semana lo arregla con una sola impresión: un dispensador de pilas de dos torres que se queda en una estantería, guarda las AA y las AAA en canales separados y deja caer la siguiente pila nueva en una bandejita cada vez que coges una.
Por qué es una primera impresión «útil» estupenda: no tiene piezas móviles, no necesita soportes ni tornillos y todo el trabajo lo hace la gravedad. Además, te ayuda a coger un par de costumbres que recomiendan los propios fabricantes de pilas, como mantenerlas lejos de objetos metálicos sueltos y no mezclar nunca pilas viejas con nuevas.
Qué vas a construir
- Dificultad: principiante. Si tu impresora saca un cubo de calibración, saca esto.
- Material: PLA o PETG, más o menos lo que gasta una pieza de tamaño medio.
- Tiempo de impresión: depende mucho de tu impresora y de los ajustes; el laminador te dará la estimación en cuanto cargues el archivo.
- Capacidad: unas nueve pilas AA y alrededor de una docena de AAA, apiladas en horizontal.
- Extra: un pequeño depósito lateral para las «gastadas», para que las pilas agotadas no vuelvan a colarse entre las nuevas.
Cómo funciona el diseño

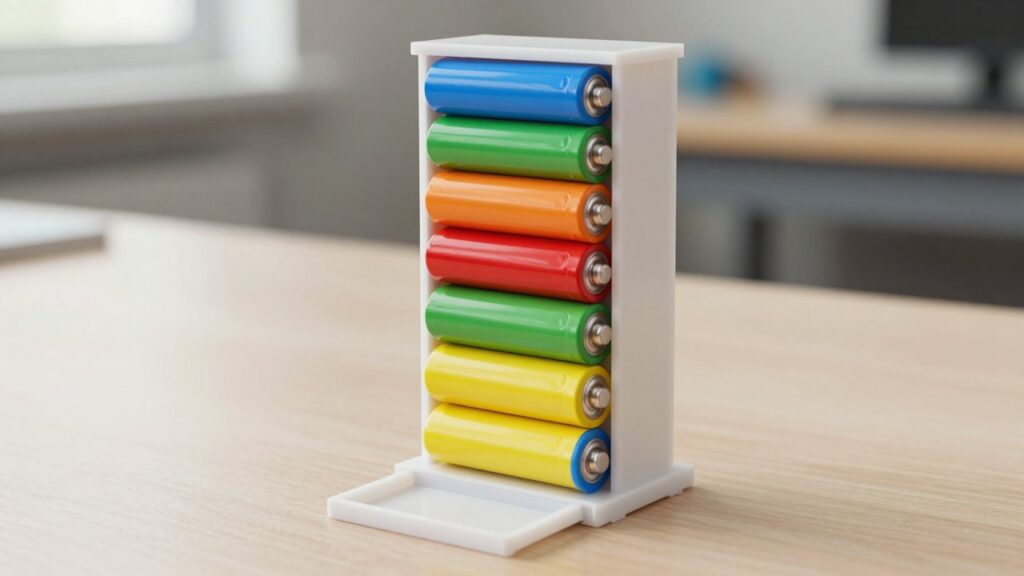

Cada torre es un canal alto y estrecho. Las pilas van tumbadas, una encima de otra, como las monedas en un cartucho. Abajo, el suelo del canal se inclina suavemente hacia delante, así que la pila de abajo rueda por una abertura hasta una bandeja con un pequeño reborde que la frena. Coges esa pila y toda la columna baja un puesto. Y ya está: sin muelles, sin clics, nada que se rompa.
Las medidas salen directamente de las fichas técnicas de los fabricantes. Una pila AA estándar (código IEC LR6) mide unos 14,5 mm de diámetro y 50,5 mm de largo, y una AAA (LR03) como mucho 10,5 mm de diámetro y 44,5 mm de largo. Nuestros canales dejan aproximadamente 1 mm de holgura por cada lado: suficiente para que las pilas se deslicen bien aunque tu impresora saque las paredes un pelín gruesas, pero no tanto como para que se ladeen y se atasquen.
El canal de las AA tiene unos 140 mm de altura útil. Si lo divides entre los 14,5 mm de cada pila salen nueve y pico, por eso caben unas nueve. Las AAA, más finas, se apilan en torno a una docena en la misma altura.
Ajustes de impresión
Estos valores son un buen punto de partida para PLA, el material más fácil si estás empezando. Mira también siempre la etiqueta de tu bobina, porque cada marca varía un poco.
- Temperatura de boquilla: la guía de materiales de Prusa recomienda 215 °C en la primera capa y 210 °C en el resto; Bambu Lab indica entre 190 y 230 °C para su PLA Basic.
- Temperatura de cama: unos 60 °C sobre lámina PEI (Prusa), o 35-45 °C con pegamento en las placas de Bambu.
- Altura de capa: con 0,2 mm vas sobrado; es un objeto práctico, no una escultura.
- Paredes: 3 perímetros, para que los canales queden rígidos y rectos.
- Relleno: un 15 % basta.
- Soportes: ninguno. Imprímelo de pie, tal como va a estar en la estantería. Ningún voladizo del diseño pasa de 45°, algo que la mayoría de impresoras resuelve sin ayuda.
Paso a paso
- Consigue el archivo en el recuadro de descarga de abajo (en cuanto esté disponible) y ábrelo en tu laminador (PrusaSlicer, Bambu Studio, Cura u OrcaSlicer, cualquiera vale).
- Colócalo de pie en la cama, con la base plana abajo. No lo tumbes: las rampas inclinadas están pensadas para esta orientación.
- Añade un brim (un anillo fino de plástico extra alrededor de la base) si la adherencia de tu cama a veces falla. Las torres son altas y delgadas, y el brim evita que se tambaleen al final de la impresión.
- Lamina e imprime con los ajustes de arriba.
- Prueba los canales antes de llenarlos: echa una pila en cada torre y comprueba que rueda sola hasta la bandeja. Si se engancha, unas pasadas de lija fina por dentro de la abertura suelen arreglarlo.
- Cárgalo por arriba, con todas las pilas mirando hacia el mismo lado, y deja el depósito de gastadas donde lo veas de verdad.
Descarga (gratis): battery-dispenser-twin.stl (archivo STL, listo para laminar)
Si algo falla
- Las pilas se atascan a media bajada: seguramente tus paredes salen algo gruesas. Calibra el flujo de extrusión o escala el modelo un 1-2 % en el laminador.
- La última pila no sale rodando: comprueba que el dispensador está sobre una superficie nivelada; la rampa es suave a propósito para que las pilas no salgan disparadas.
- Las torres se inclinan o se agrietan arriba: usa el brim y baja la velocidad en los últimos centímetros.
Seguridad
- Nada de metal. Energizer desaconseja llevar pilas sueltas junto a objetos metálicos como monedas o clips, porque pueden provocar un cortocircuito. El dispensador las mantiene lejos de ese desorden, así que no dejes que acaben llaves o monedas en la bandeja.
- No mezcles viejas y nuevas. Combinar en un mismo aparato pilas de distinta antigüedad, tipo o marca puede provocar fugas, según Energizer. Para eso está el depósito de gastadas: cuando se llene, llévalo al punto de recogida de pilas más cercano.
- Lejos del calor. El PLA empieza a ablandarse hacia los 57-60 °C (Prusa; Bambu Lab), y a las pilas tampoco les sienta bien el calor. Una estantería es perfecta; el alféizar de una ventana al sol o el salpicadero del coche, no. Para un sitio caluroso, imprímelo en PETG.
- Manos pequeñas: las pilas AA y AAA no son un juguete. Pon el dispensador donde no lleguen los niños pequeños.
Y después
Cuando tus torres funcionen, el diseño es muy fácil de remezclar: un tercer canal para pilas de 9 V o tipo C, una versión para colgar en la pared con dos agujeros para tornillos, o un color de bandeja por tamaño para que todo el mundo en casa acierte a la primera. Y la próxima vez que el mando se quede sin pilas, estarás de vuelta en el sofá en diez segundos.
Lo mejor de la semana en tecnología, gratis
Un email a la semana con las noticias que importan, explicadas fácil. Sin spam.
Fuentes
- Ficha técnica Energizer E91 (AA) – Energizer, consultada el 14 de octubre de 2026
- Ficha técnica Energizer E92 (AAA) – Energizer, vía Farnell, consultada el 14 de octubre de 2026
- PLA – guía de materiales – Base de conocimiento de Prusa Research, consultada el 14 de octubre de 2026
- Especificaciones del filamento PLA Basic – Bambu Lab, consultada el 14 de octubre de 2026
- Cuidado, uso y reciclaje de pilas – Energizer, consultada el 14 de octubre de 2026
